Descrição
| Característica | Valor |
| Tamanho | Padrão |
| Diâmetro nominal | 6.7 mm |
| Tipo de vedação no munhão aparafusado | Revestimento |
| Posição de instalação | Indiferente |

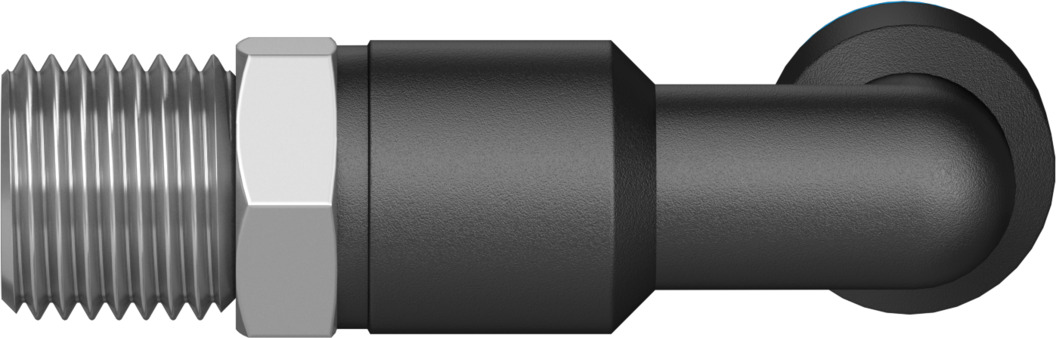

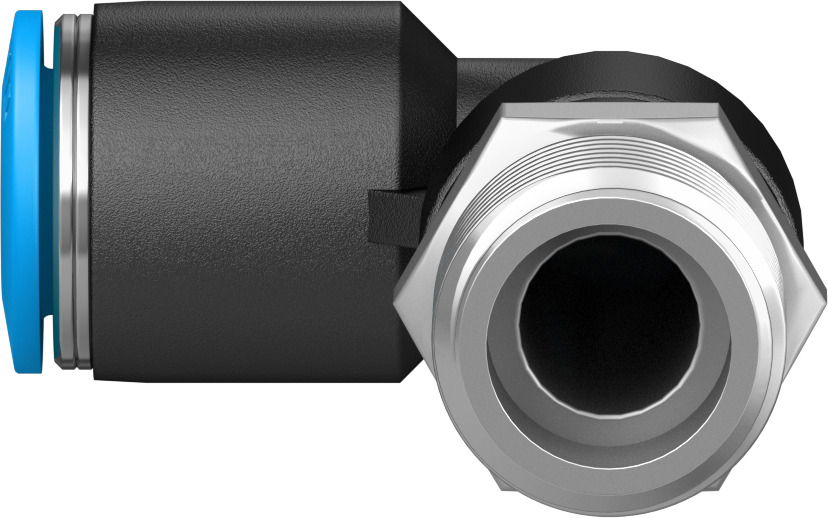

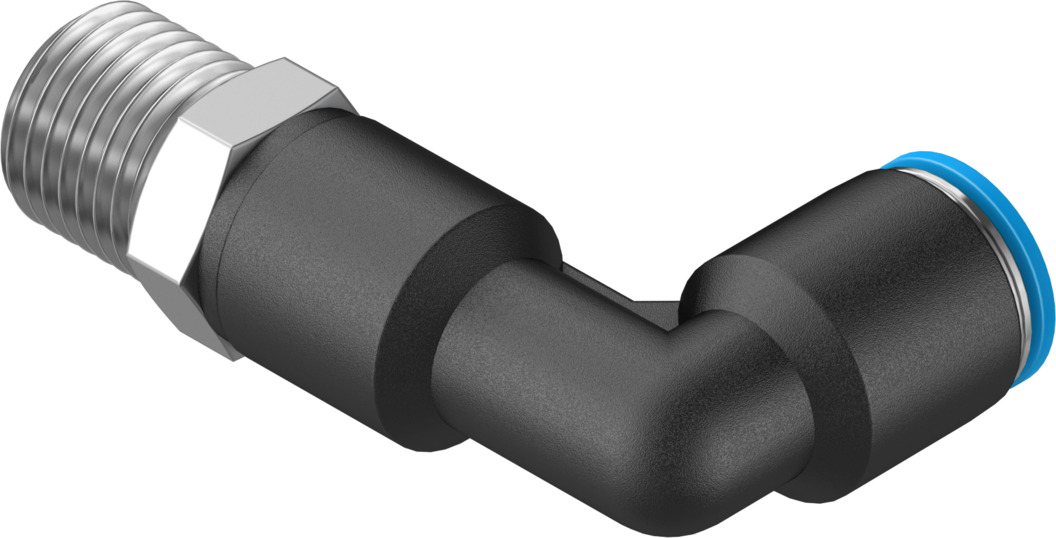

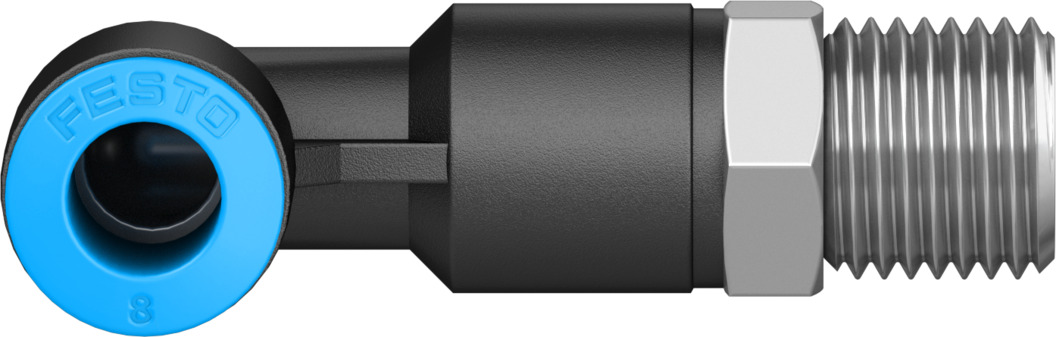

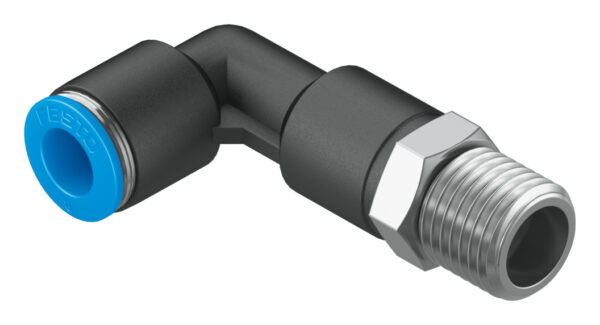

| Formato | Formato em L, longo |
| Tamanho do recipiente | 10 |
| Estrutura | Princípio Push-Pull |
| Pressão operacional por toda a faixa de temperatura | -0.095 MPa … 0.6 MPa |
| Pressão operacional por toda a faixa de temperatura | -0.95 bar … 6 bar |
| Pressão operacional por toda a faixa de temperatura | -13.775 psi … 87 psi |
| Pressão de operação dependente da temperatura | -0.095 MPa … 1.4 MPa |
| Pressão de operação dependente da temperatura | -0.95 bar … 14 bar |
| Pressão de operação dependente da temperatura | -13.775 psi … 203 psi |
| Observação sobre pressão de operação | Água: máx. 0,6 MPa a no máx. 50 °C |
| Meio de operação | Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (na forma líquida, sem gelo) |
| Observação sobre o meio de operação/controle | Funcionamento com lubrificação possível |
| Classe de resistência à corrosão KBK | 1 – baixa resistência à corrosão |
| Conformidade LABS Categoria para sala limpa | VDMA24364-B1/B2-L Classe 4, conforme ISO 14644-1 |
| Temperatura ambiente | -10 °C … 80 °C |
| Torque de aperto nominal | 9 Nm |
| Tolerância a torque de aperto nominal | ± 20 % |
| Peso do produto | 22 g |
| Tipo de fixação | Sextavado externo SW14 |
| Conexão pneumática 1 | Rosca macho G1/8 |
| Conexão pneumática 2 | para tubo flexível com Ø externo de 8 mm |
| Cor anel de desengate | azul |
| Indicação sobre os materiais | Conformidade RoHS |
| Material corpo | PBT |
| Material do munhão aparafusado | Latão niquelado |
| Material do anel de desengate | POM |
| Material de vedação do tubo flexível | NBR |
| Material braçadeira | Aço inoxidável de alta liga |
