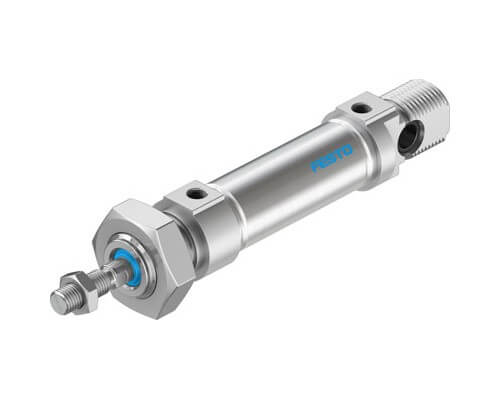

Descrição
| Característica | Valor |
|---|---|
| Curso | 1 … 200 mm |
| Diâmetro do êmbolo | 12 mm |
| Amortecimento | P: Anéis/placas de amortecimento elástico nas posições finais de curso PPV: Amortecimento pneumático regulável nas posições finais de curso |
| Posição de instalação | Nos dois lados |
| Conforme norma | CETOP RP 52 P ISO 6432 |
| Princípio construtivo | Êmbolo Haste Camisa do atuador |
| Detecção de posição | Para sensor de proximidade |
| Variantes | Haste prolongada com rosca externa rosca externa da haste mais curta de um lado Haste prolongada trava de retenção conexão axial de ar comprimido Com fixação direta conexão de alimentação lateral Com proteção antigiro Alto grau de proteção contra corrosão Movimento lento constante Baixo atrito Haste passante Vedações resistentes a temperaturas de até 120°C Haste do êmbolo unilateral |
| Antigiro/guia | Haste quadrada |
| Pressão de trabalho | 1,5 … 10 bar |
| Modo de operação | de dupla ação |
| Categoria ATEX para ambiente explosivo a gás | II 2G |
| Tipo de proteção contra a combustão de gás inflamável | Ex h IIC T4 Gb |
| Categoria ATEX para ambiente explosivo a poeira | II 2D |
| Tipo de proteção contra a combustão de poeiras combustíveis | Ex h IIIC T120°C Db |
| Temperatura do ambiente potencialmente explosivo | -20°C <= Ta <= +60°C |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Certificação CE (veja Declaração de Conformidade) | conforme Diretriz EU relativa à proteção contra explosões (ATEX) |
| Classe de resistência à corrosão KBK | 2 – Resistência à corrosão moderada 3 – Resistência à corrosão alta |
| Temperatura ambiente | -20 … 120 °C |
| Classificação marítima | ver certificado |
| Energia de impacto nas posições finais | 0,07 J |
| Força teórica a 6 bar, avanço | 51 … 68 N |
| Tipo de fixação | com acessórios |
| Conexão pneumática | M5 |
| Observações sobre material | Conforme RoHS |
| Material da proteção | Liga de alumínio |
| Material das vedações | NBR TPE-U(PU) |
| Material da haste do pistão | Aço alta liga, inoxidável |
| Material da camisa do atuador | Aço alta liga, inoxidável |
