| Característica |
Valor |
| Tamanho |
Padrão |
| Diâmetro nominal |
7.5 mm |
| Posição de Instalação |
Indiferente |
| Formato |

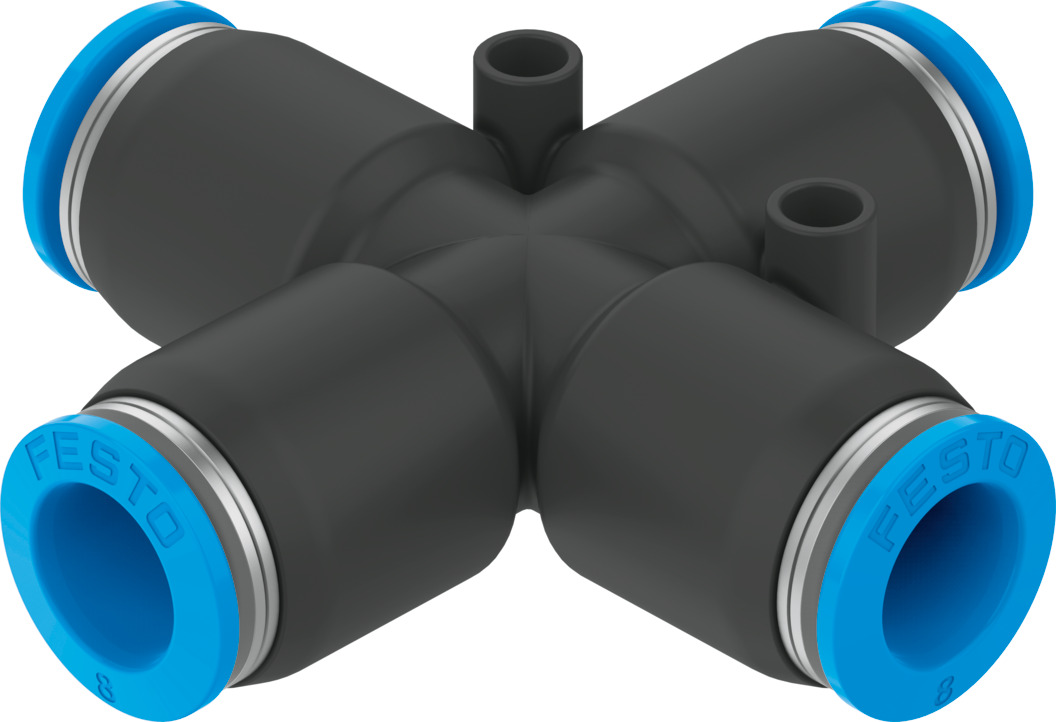

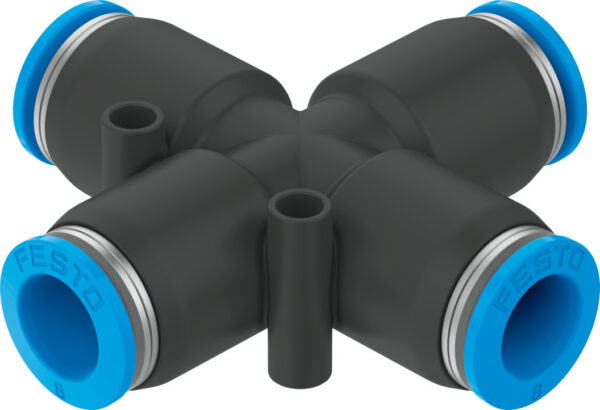

Formato em X |
| Tamanho do recipiente |
10 |
| Estrutura |
Princípio Push-Pull |
| Pressão operacional por toda a faixa de temperatura |
-0.095 MPa … 0.6 MPa |
| Pressão operacional por toda a faixa de temperatura |
-0.95 bar … 6 bar |
| Pressão operacional por toda a faixa de temperatura |
-13.775 psi … 87 psi |
| Pressão de operação dependente da temperatura |
-0.095 MPa … 1.4 MPa |
| Pressão de operação dependente da temperatura |
-0.95 bar … 14 bar |
| Pressão de operação dependente da temperatura |
-13.775 psi … 203 psi |
| Observação sobre pressão de operação |
Água: máx. 0,6 MPa a no máx. 50 °C |
| Meio de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (na forma líquida, sem gelo) |
| Observação sobre o meio de operação/controle |
Funcionamento com lubrificação possível |
| Classe de resistência à corrosão KBK |
1 – baixa resistência à corrosão |
Conformidade LABS
Categoria para sala limpa |
VDMA24364-B1/B2-L
Classe 4, conforme ISO 14644-1 |
| Temperatura ambiente |
-10 °C … 80 °C |
| Peso do produto |
46 g |
| Número de saídas |
3 |
| Número de entradas de alimentação |
1 |
| Conexão pneumática 1 |
para tubo flexível com Ø externo de 12 mm |
| Conexão pneumática 2 |
para tubo flexível com Ø externo de 12 mm |
| Cor anel de desengate |
Azul |
| Indicação sobre os materiais |
Conformidade RoHS |
| Material corpo |
PBT |
| Material do anel de desengate |
POM |
| Material de vedação do tubo flexível |
NBR |
| Material braçadeira |
Aço inoxidável de alta liga |
