Descrição
| Característica | Valor |
| Tamanho Diâmetro nominal |
Padrão 6.8 mm |
| Posição de instalação | Indiferente |

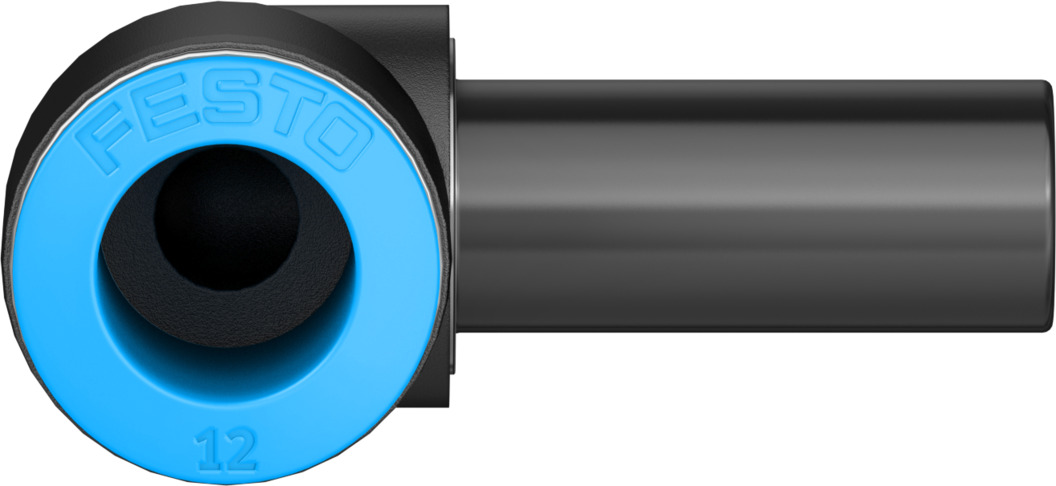

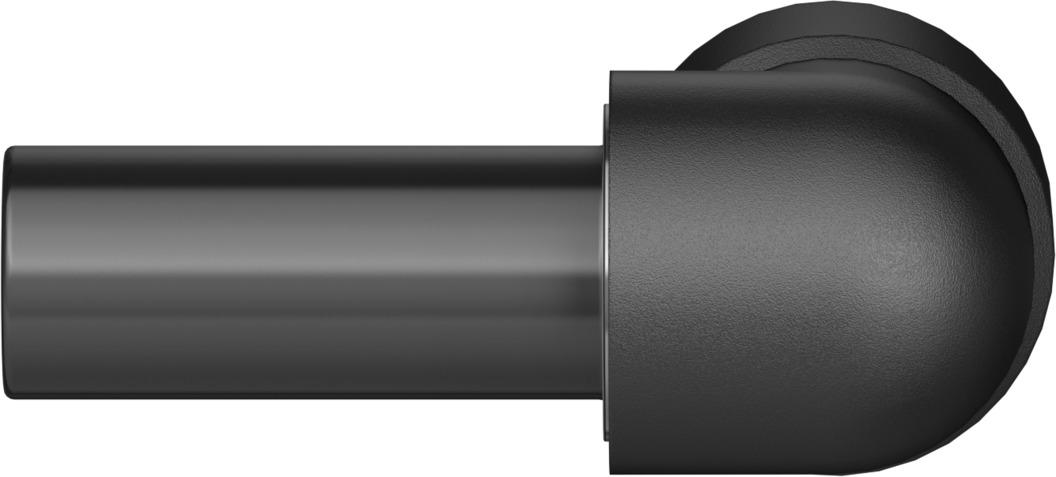

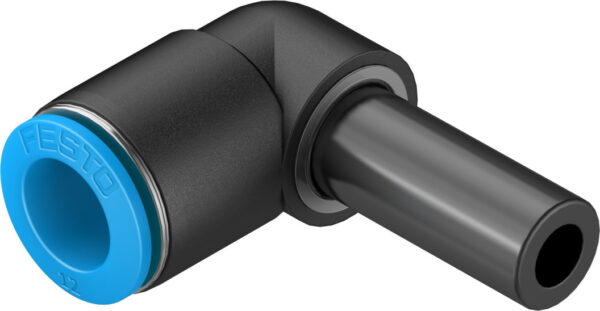

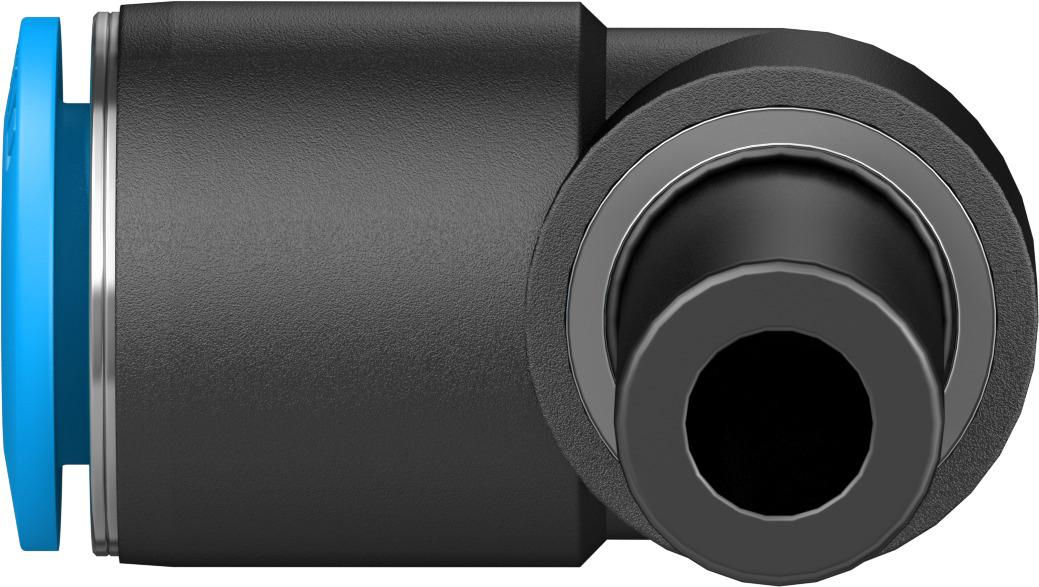

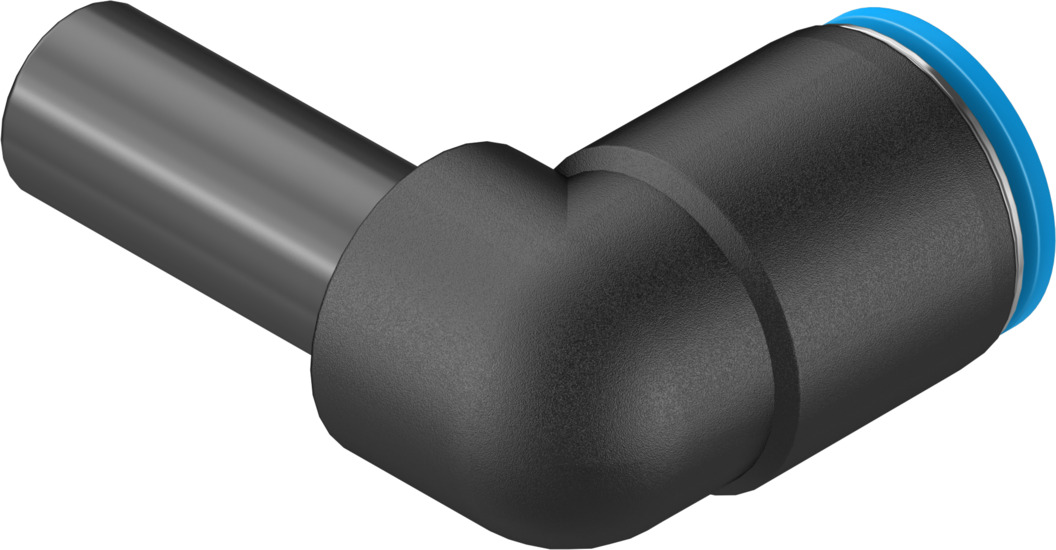

| Formato | Formato em L |
| Tamanho do recipiente | 10 |
| Estrutura | Princípio Push-Pull |
| Pressão operacional por toda a faixa de temperatura | -0.095 MPa … 0.6 MPa |
| Pressão operacional por toda a faixa de temperatura | -0.95 bar … 6 bar |
| Pressão operacional por toda a faixa de temperatura | -13.775 psi … 87 psi |
| Pressão de operação dependente da temperatura | -0.095 MPa … 1.4 MPa |
| Pressão de operação dependente da temperatura | -0.95 bar … 14 bar |
| Pressão de operação dependente da temperatura | -13.775 psi … 203 psi |
| Observação sobre pressão de operação | Água: máx. 0,6 MPa a no máx. 50 °C |
| Meio de operação | Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (na forma líquida, sem gelo) |
| Observação sobre o meio de operação/controle | Funcionamento com lubrificação possível |
| Classe de resistência à corrosão KBK | 1 – baixa resistência à corrosão |
| Conformidade LABS | VDMA24364-B1/B2-L |
| Categoria para sala limpa | Classe 4, conforme ISO 14644-1 |
| Temperatura ambiente | -10 oC … 80 oC |
| Peso do produto | 15 g |
| Conexão pneumática 1 Conexão pneumática 2 Cor anel de desengate Indicação sobre os materiais Material corpo Material do anel de desengate Material de vedação do tubo flexível Material braçadeira |
Luva de encaixe de Ø 12 mm para tubo flexível com Ø externo de 12 mm azul Conformidade RoHS PBT POM NBR Aço inoxidável de alta liga |
