Descrição
- Função de válvula: 5/2 biestável
- Tipo de acionamento: Pneumático
- Tamanho da válvula: 10 mm
- Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 380 l/min
- Conexão de trabalho pneumática: M7
- Pressão operacional: -0.9 bar … 10 bar
- Estrutura: Válvula de comporta de êmbolo
- Largura do módulo: 10.5 mm
- Função do escape: com controle de vazão
- Tipo de vedação: mole
- Posição de instalação: Indiferente
- Acionamento manual auxiliar: nenhum
- Tipo de comando: Direto
- Sentido da vazão: Reversível

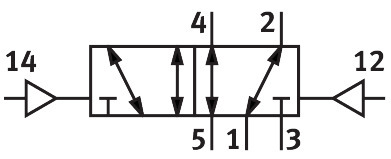

- Símbolo: 00991037
- Cobertura: cobertura positiva
- Pressão do piloto: 1.5 bar … 10 bar
- Adequado ao vácuo: sim
- Tempo de comutação em: 5 ms
- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Classe de resistência à corrosão KBK: 2 – resistência moderada à corrosão
- Conformidade LABS: VDMA24364-B1/B2-L
- Categoria para sala limpa: Classe 5, conforme ISO 14644-1
- Temperatura do meio: -5 oC … 50 oC
- Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
- Temperatura ambiente: -5 oC … 60 oC
- Peso do produto: 48 g
- Tipo de fixação: alternativo Em régua PR com orifício de passagem
- Conexão do ar de comando 12: M5
- Conexão do ar de comando 14: M5
- Conexão pneumática 1: M7
- Conexão pneumática 2: M7
- Conexão pneumática 3: M7
- Conexão pneumática 4: M7
- Conexão pneumática 5: M7
- Indicação sobre os materiais: Conformidade RoHS
- Material vedações: HNBR NBR
- Material corpo: Alumínio anodizado
