Descrição

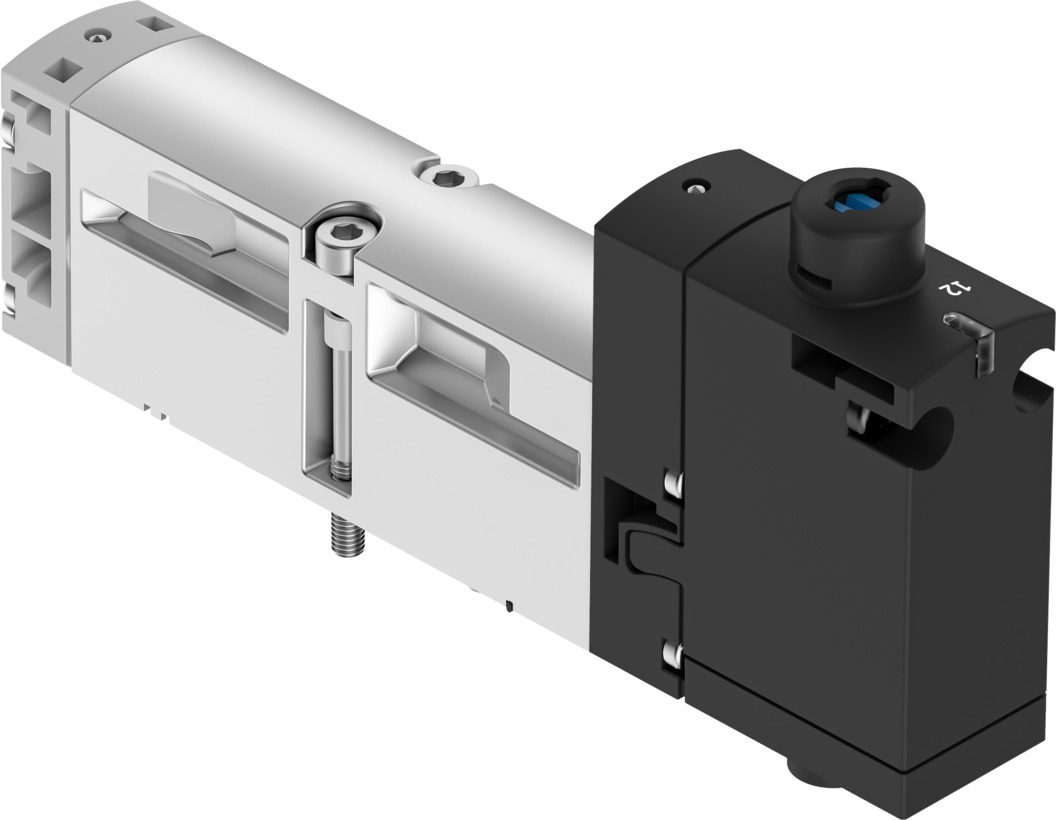

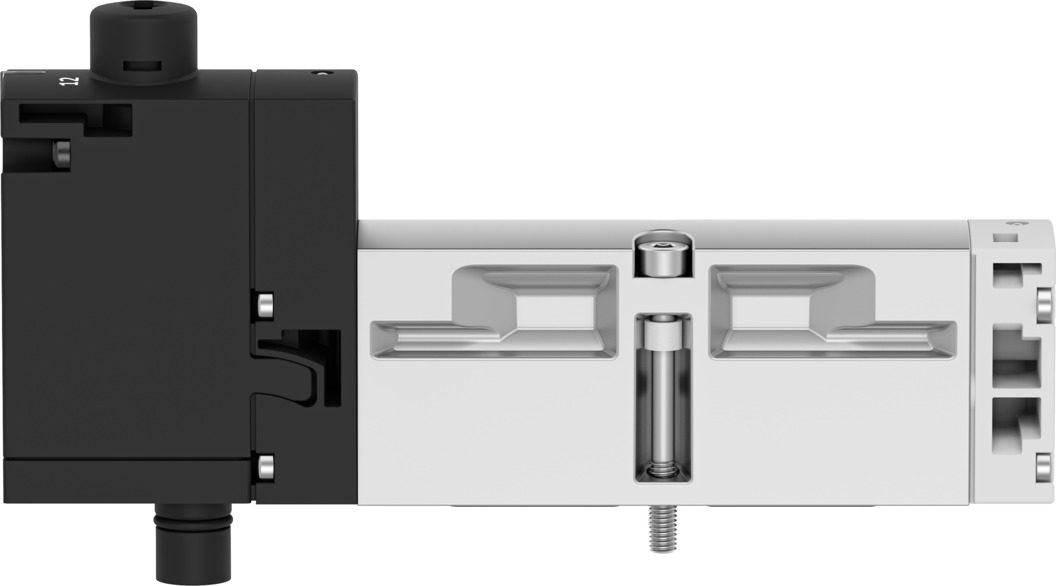

- Função de válvula: 5/2 vias monoestável
- Tipo de acionamento: elétrico
- Largura: 18 mm
- Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 550 l/min
- Conexão de trabalho pneumática: Placa de montagem tamanho 18 mm, conforme ISO 15407-1 Placa de conexão tamanho 02 conforme VDMA 24563 G1/8
- Tensão de alimentação: 24 V CC
- Pressão operacional: -0.09 MPa … 1 MPa
- Pressão operacional: -0.9 bar … 10 bar
- Estrutura: Válvula de comporta de êmbolo
- Tipo de retorno: mola pneumática
- Certificação: c UL us – Recognized (OL)
- Grau de proteção: IP65 NEMA 4
- Função do escape: com controle de vazão Via placa reguladora de fluxo por meio da base de montagem individual
- Tipo de vedação: mole
- Posição de instalação: Indiferente
- Acionamento manual auxiliar: Com trava sem trava Coberto
- Tipo de comando: Servopilotado
- Alimentação de ar piloto: externa interno
- Sentido da vazão: Indiferente
- Símbolo: 00991050
- Cobertura: cobertura positiva
- Indicação de estado do sina: lLED
- Pressão de controle MPa: 0.3 MPa … 1 MPa
- Pressão do piloto: 3 bar … 10 bar
- Fluxo da válvula: 750 l/min
- Fluxo da válvula na base de montagem individual: 600 l/min
- Fluxo da válvula encadeamento pneumático otimizado: 700 l/min
- Fluxo da válvula com encadeamento pneumático: 550 l/min
- Tempo de comutação desligado: 28 ms
- Tempo de acionamento ligado: 22 ms
- Tempo de ativação: 100%
- Pulso de teste positivo máx. com sinal 0: 1500 µs
- Pulso de teste negativo máx. com sinal 1: 800 µs
- Consumo de corrente máx.: 72 mA
- Tensão nominal de trabalho CC: 24 V
- Valores característicos da bobina eletromagnética: 24 V CC: 1,6 W
- Resistência à tensão de choque: 2.5 kV
- Grau de poluição: 3
- Flutuações de tensão permitidas: +/- 10 %
- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
- Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
- Classe de resistência à corrosão KBK: 0 – sem resistência à corrosão
- Conformidade LABS: VDMA24364-B1/B2-L
- Umidade relativa do ar: 0 – 90%
- Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
- Temperatura ambiente: -5 oC … 50 oC
- Peso do produto: 163 g
- Conexão elétrica: Plug-in Conforme ISO 15407-2
- Tipo de fixação: Na placa de conexão
- Conexão do ar de comando 12/14: Placa de conexão tamanho 18 mm conforme ISO 15407-2
- Conexão do escape de piloto 82/84: Capturado Não retido de acordo com a norma alternativo:
- Conexão pneumática 1: Placa de montagem tamanho 18 mm, conforme ISO 15407-2
- Conexão pneumática 2: Placa de conexão de 18 mm, conforme ISO 15407-2
- Conexão pneumática 3: Placa de montagem tamanho 18 mm, conforme ISO 15407-2
- Conexão pneumática 4: Placa de conexão tamanho 18 mm conforme ISO 15407-2
- Conexão pneumática 5: Placa de conexão tamanho 18 mm, conforme ISO 15407-2
- Indicação sobre os materiais: Conformidade RoHS
- Material vedações: FPM HNBR NBR
- Material corpo: Alumínio em fundição injetada PA
- Material dos parafusos: Aço galvanizado
