Descrição
- Função de válvula: 5/2 biestável
- Tipo de acionamento: elétrico
- Tamanho da válvula: 14 mm
- Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 660 l/min
- Conexão de trabalho pneumática: G1/8
- Tensão de alimentação: 24 V CC
- Pressão operacional: 0.15 MPa … 0.7 MPa
- Pressão operacional: 1.5 bar … 7 bar
- Estrutura: Guia do êmbolo com anel de vedação
- Certificação: c UL us – Recognized (OL)
- Órgão certificador: UL MH19482
- Grau de proteção: IP40
- Função do escape: com controle de vazão
- Tipo de vedação: mole
- Posição de instalação: Indiferente
- Acionamento manual auxiliar: Com trava sem trava
- Tipo de comando: Servopilotado
- Alimentação de ar piloto: interno
- Sentido da vazão: Não reversível

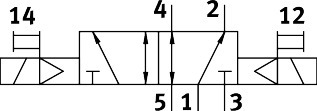

- Símbolo: 00992897
- Cobertura: cobertura positiva
- Indicação de estado do sinal: LED
- Frequência máx. de comutação: 2 Hz
- Tempo de comutação em: 8 ms
- Tempo de ativação: 100%
- Pulso de teste positivo máx. com sinal 0: 1600 µs
- Pulso de teste negativo máx. com sinal 1: 3000 µs
- Valores característicos da bobina eletromagnética: 24 V CC: 0,8 W
- Flutuações de tensão permitidas: +/- 10 %
- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Resistência à vibração: Teste de transporte com grau de severidade 1 segundo FN942017-4 e EN60068-2-6
- Resistência a choques: Teste de choque com grau de gravidade 1 conforme FN 942017-5 e EN 60068-2-27
- Classe de resistência à corrosão KBK: 0 – sem resistência à corrosão
- Conformidade LABS: VDMA24364-Zona III
- Temperatura do meio: -5 oC … 50 oC
- Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
- Temperatura ambiente: -5 oC … 50 oC
- Peso do produto: 85 g

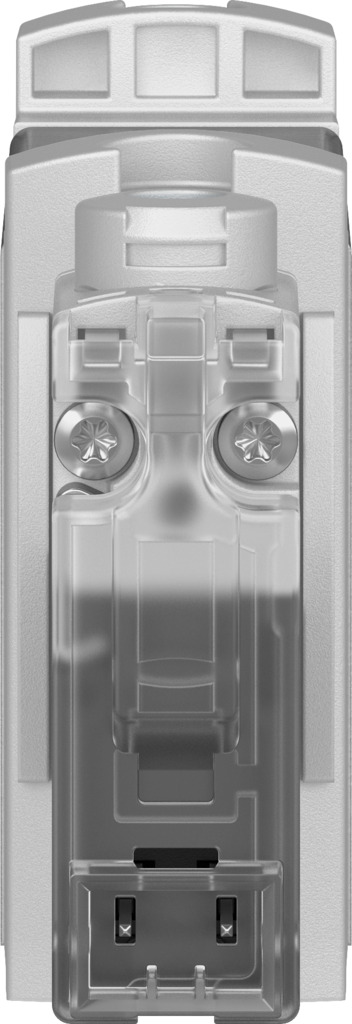

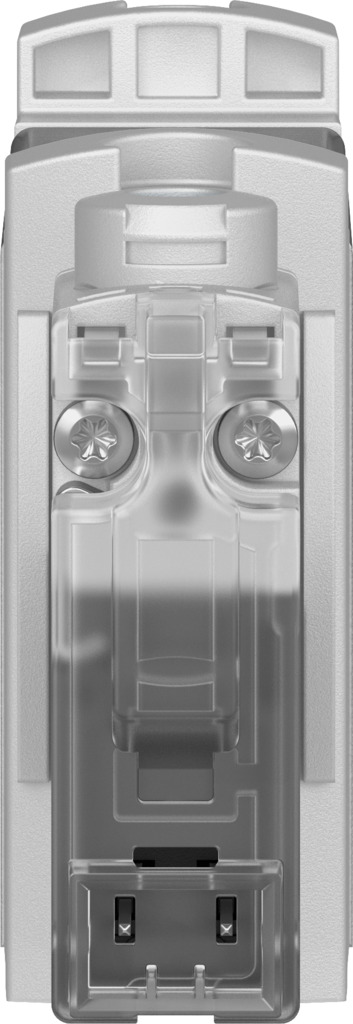

- Conexão elétrica: 2 pinos Diagrama de conexões H, conexão horizontal Conector macho
- Tipo de fixação: Em régua de conexão com orifício de passagem
- Conexão pneumática 2: G1/8
- Conexão pneumática 4: G1/8
- Indicação sobre os materiais: Conformidade RoHS
- Material vedações: HNBR NBR
- Material corpo: Liga de alumínio
