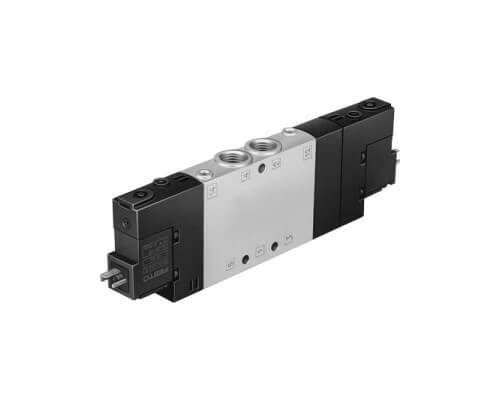

Descrição
| Característica | Valor |
|---|---|
| Função de válvula | 5/3 vias, fechada |
| Tipo de acionamento | elétrico |
| Largura | 18 mm |
| Vazão nominal padrão | 1.450 l/min |
| Pressão de trabalho | 2,5 … 10 bar |
| Princípio construtivo | Válvula de carretel |
| Tipo de retorno | mola mecânica |
| Classe de proteção | IP65 conforme norma IEC 60529 com conector |
| Autorização | c UL us – Recognized (OL) |
| Classificação marítima | ver certificado |
| Diâmetro nominal | 8 mm |
| Função de ar de escape | regulável |
| Princípio de vedação | não temperado |
| Posição de instalação | Nos dois lados |
| Acionamento auxiliar manual | com acessórios, de trava Pulsante |
| Tipo de pilotagem | servopilotado |
| Alimentação de ar servopilotada | interno |
| Sentido do fluxo | não reversível |
| Identificação da posição da válvula | Suporte para plaqueta de identificação |
| Overlap | Positive overlap |
| Tempo de comutação, desligado | 38 ms |
| Tempo de comutação, ligado | 20 ms |
| Tempo de abertura e fechamento | 100% |
| Máx. pulso de teste positivo com sinal 0 | 3.300 µs |
| Máx. pulso de teste negativo com sinal 1 | 3.100 µs |
| Dados característicos da bobina | 24 V DC: 1.5 W |
| Flutuações de tensão admissíveis | -15 % / +10 % |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Resistência à vibração | Teste de aplicação do transporte com grau de severidade 2 conforme FN 942017-4 e EN 60068-2-6 |
| Resistência a choques | Teste de choque com nível de gravidade 2 conforme FN 942017-5 e EN 60068-2-27 |
| Classe de resistência à corrosão KBK | 2 – Resistência à corrosão moderada |
| Temperatura do meio | -5 … 50 °C |
| Temperatura ambiente | -5 … 50 °C |
| Peso do produto | 280 g |
| Conexão elétrica | Plug pattern type C to EN 175301-803 |
| Tipo de fixação | com furo passante |
| Conexão de escape de servopilotagem 82 | M5 |
| Conexão de escape de servopilotagem 84 | M5 |
| Conexão de pilotagem 12 | M5 |
| Conexão de pilotagem 14 | M5 |
| Conexão pneumática 1 | G1/4 |
| Conexão pneumática 2 | G1/4 |
| Conexão pneumática 3 | G1/4 |
| Conexão pneumática 4 | G1/4 |
| Conexão pneumática 5 | G1/4 |
| Observações sobre material | Conforme RoHS |
| Material das vedações | NBR |
| Material do corpo | Injetados de alumínio |
