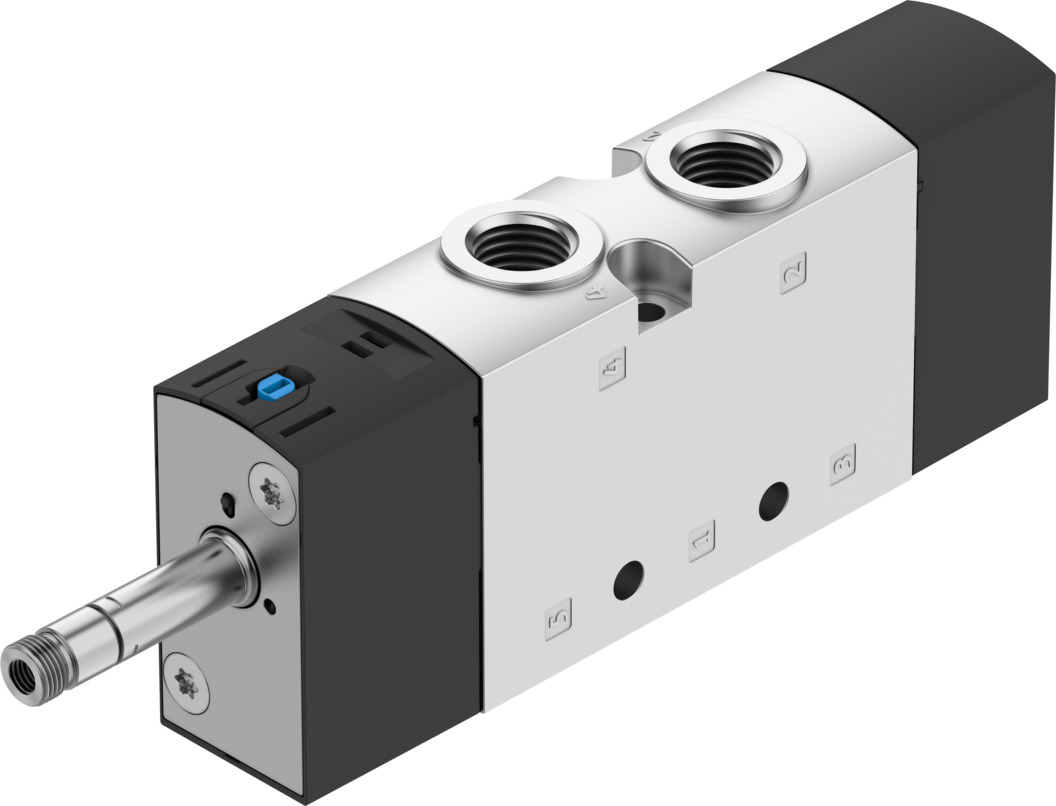

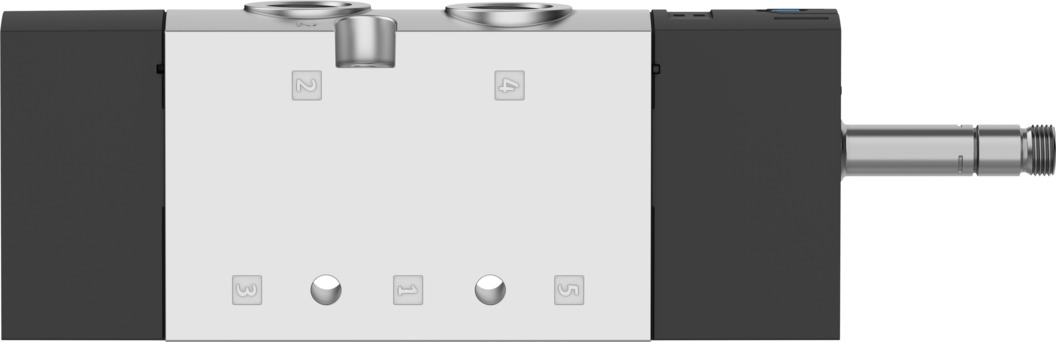

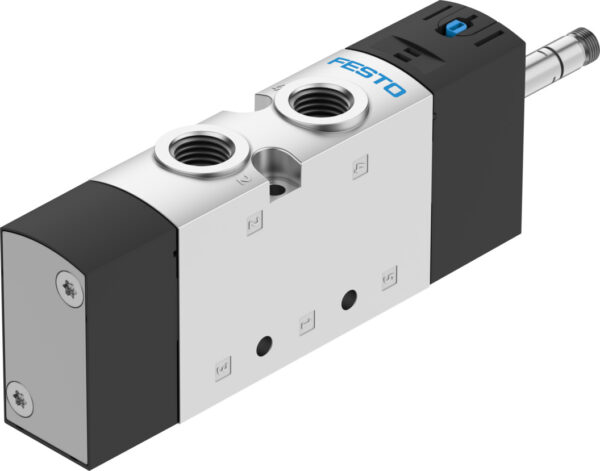

Descrição
- Função de válvula: 5/2 vias monoestável
- Tipo de acionamento: elétrico
- Tamanho da válvula: 26.5 mm
- Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 1300 l/min
- Conexão de trabalho pneumática: G1/4
- Pressão operacional: -0.09 MPa … 1 MPa
- Pressão operacional: -0.9 bar … 10 bar
- Estrutura: Válvula de comporta de êmbolo
- Tipo de retorno: Mola mecânica
- Certificação: c UL us – Recognized (OL)
- Classificação marítima: ver certificado
- Órgão certificador: DNVGL-TAA000011J
- Diâmetro nominal: 6.9 mm
- Função do escape: com controle de vazão
- Tipo de vedação: mole
- Posição de instalação: Indiferente
- Acionamento manual auxiliar: Com trava sem trava
- Tipo de comando: Servopilotado
- Alimentação de ar piloto: externa
- Sentido da vazão: Reversível

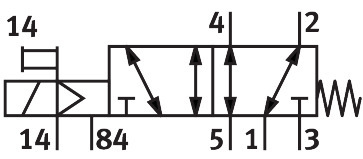

- Símbolo: 00991025
- Cobertura: cobertura positiva
- Pressão de controle MPa: 0.25 MPa … 1 MPa
- Pressão do piloto: 2.5 bar … 10 bar
- Valor b: 0.4
- Valor C: 5.3 l/sbar
- Tempo de comutação desligado: 47 ms
- Tempo de acionamento ligado: 12 ms
- Pulso de teste positivo máx. com sinal 0: 2000 µs
- Pulso de teste negativo máx. com sinal 1: 3600 µs
- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
- Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
- Resistência à vibração: Teste de transporte com grau de severidade 2, segundo FN 942017-4 e EN 60068-2-6
- Resistência a choques: Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27
- Classe de resistência à corrosão KBK: 2 – resistência moderada à corrosão
- Conformidade LABS: VDMA24364-B1/B2-L
- Categoria para sala limpa: Classe 6, conforme ISO 14644-1
- Temperatura do meio: -10 oC … 60 oC
- Meio de controle: Ar comprimido, conforme ISO 8573-1:2010 [7:4:4]
- Temperatura ambiente: -10 oC … 60 oC
- Peso do produto: 311 g
- Tipo de fixação: alternativo Em régua de conexão com orifício de passagem
- Conexão do orifício de escape: Não retido
- Conexão do escape de piloto 84: M5
- Conexão do ar de comando 14: M5
- Conexão pneumática 1: G1/4
- Conexão pneumática 2: G1/4
- Conexão pneumática 3: G1/4
- Conexão pneumática 4: G1/4
- Conexão pneumática 5: G1/4
- Indicação sobre os materiais: Conformidade RoHS
- Material vedações: HNBR NBR
- Material corpo: Alumínio em fundição injetada envernizado
- Material da guia do êmbolo: Liga de alumínio
- Material dos parafusos: Aço galvanizado
