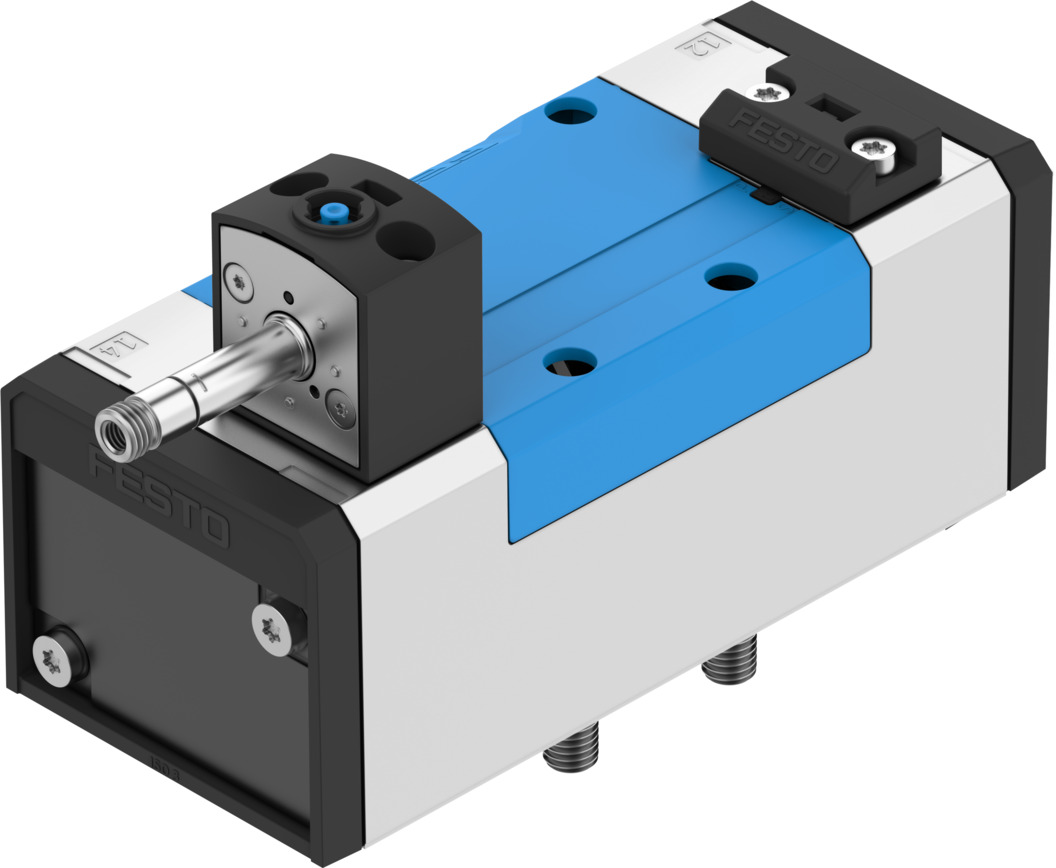

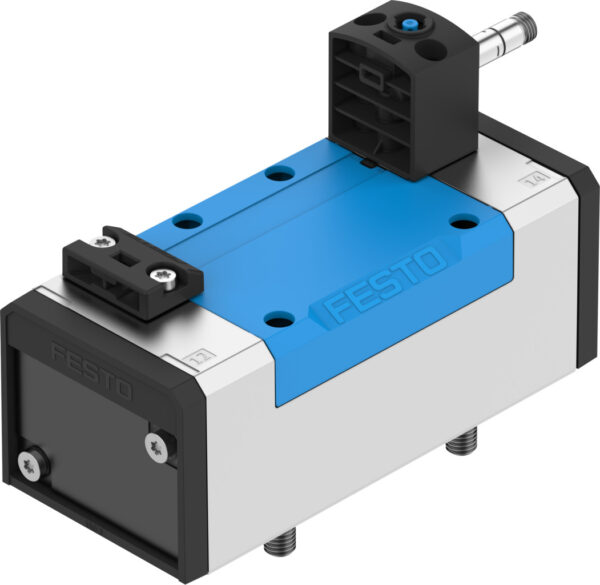

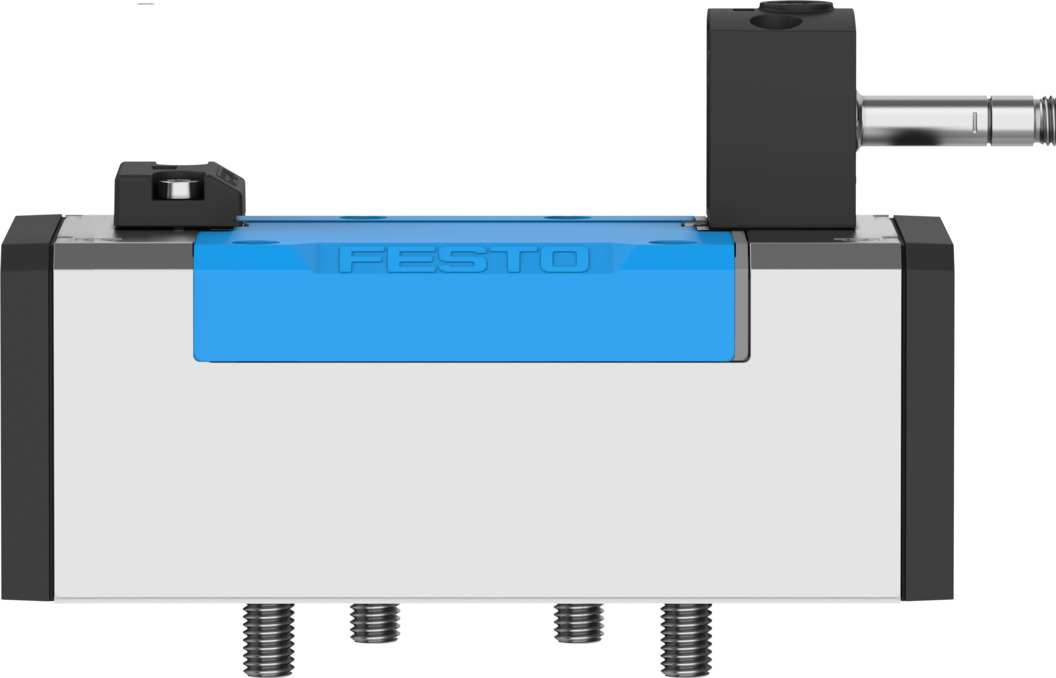

| Função de válvula |
5/2 vias monoestável |
| Tipo de acionamento |
elétrico |
| Largura |
65 mm |
| Vazão nominal padrão (normalizada de acordo com a norma DIN 1343) |
4500 l/min |
| Conexão de trabalho pneumática |
Placa de conexão tamanho 3, conforme ISO 5599-1 G1/2 |
| Tensão de alimentação |
pela bobina eletromagnética, pedida separadamente |
Pressão operacional
Pressão operacional |
0.2 MPa … 1 MPa
2 bar … 10 bar |
| Estrutura |
Válvula de comporta de êmbolo |
Tipo de retorno
Classificação marítima
Órgão certificador |
mola pneumática
ver certificado
DNV-TAA000032X |
| Grau de proteção |
IP65 |
| Diâmetro nominal |
14.5 mm |
| Largura do módulo |
71 mm |
| Função do escape |
com controle de vazão |
| Tipo de vedação |
mole |
| Posição de instalação |
Indiferente |
| Norma correspondente |
ISO 5599-1 |
Acionamento manual auxiliar
Código ISO
|
com acessórios com trava sem trava
351 |
| Tipo de comando |
Servopilotado |
| Alimentação de ar piloto |
interno |
| Sentido da vazão |
Não reversível |

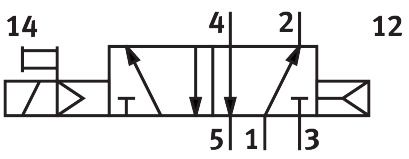

Símbolo
Cobertura |
00991049
cobertura positiva |
| Tempo de comutação desligado |
66 ms |
Tempo de acionamento ligado
Pulso de teste positivo máx. com sinal 0
Pulso de teste negativo máx. com sinal 1
|
60 ms
2200 µs
3700 µs |
| Meio de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
Observação sobre o meio de operação/controle
Resistência à vibração
|
Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
Teste de transporte com grau de severidade 1 segundo FN942017-4 e EN60068-2-6 |
| Resistência a choques |
Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27 |
| Conformidade LABS |
VDMA24364-B1/B2-L |
Temperatura do meio
Nível de ruído
|
-10 °C … 60 °C
85 dB(A) |
| Temperatura ambiente |
-5 oC … 40 oC |
| Peso do produto |
960 g |
| Conexão elétrica |
por bobina F, pedida separadamente |
| Tipo de fixação |
Na placa de conexão Com orifício de passagem e parafuso |
| Conexão do escape de piloto 84 |
M5 |
|
|
| Conexão pneumática 1 |
Placa de conexão tamanho 3, conforme ISO 5599-1 |
| Conexão pneumática 2 |
Placa de conexão tamanho 3, conforme ISO 5599-1 |
| Conexão pneumática 3 |
Placa de conexão tamanho 3, conforme ISO 5599-1 |
| Conexão pneumática 4 |
Placa de conexão tamanho 3, conforme ISO 5599-1 |
| Conexão pneumática 5 |
Placa de conexão tamanho 3, conforme ISO 5599-1 |
| Material vedações |
HNBR NBR |
| Material corpo |
Alumínio em fundição injetada
|
