Descrição
| Característica | Valor |

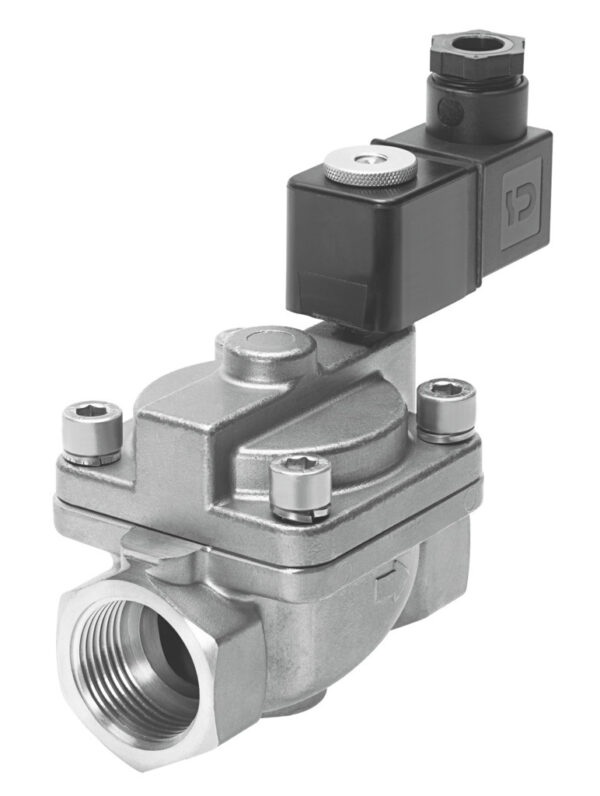

| Estrutura | válvula de assento de êmbolo servopilotada |
| Tipo de acionamento | elétrico |
| Tipo de vedação | mole |
| Posição de instalação | Bobina preferencialmente em cima |
| Tipo de fixação | Válvulas reguladoras de fluxo inline |
| Conexão de montagem | 1 NPT |
| Conexão elétrica | Formato A Conector macho Conforme EN 175301-803 formato quadrado |
| Diâmetro nominal | 25 mm |
| Função de válvula | 2/2 vias fechada monoestável |
| Acionamento manual auxiliar | nenhum |
| Sentido da vazão | Não reversível |
| Meio | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Gases inertes líquidos neutros Mais meios de fluxo sob consulta |
| Pressão nominal válvula PN | 40 |
| Diferença de pressão | 0.05 MPa |
| Diferença de pressão | 0.5 bar |
| Diferença de pressão | 7.25 psi |
| Valores característicos da bobina eletromagnética | 230 V CA: 50/60 Hz, força de tração de 10,5 VA, capacidade de tração de 7,6 VA |
| Classe de isolamento | H |
| Flutuações de tensão permitidas | +/- 10 % |
| Tempo de ativação | 100% |
| Tipo de comando | Servopilotado |

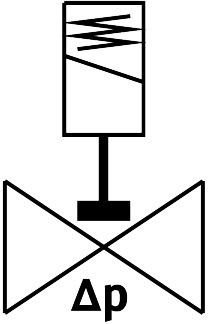

| Símbolo | 00992979 |
| Pressão média | 0.05 MPa … 4 MPa |
| Pressão média | 0.5 bar … 40 bar |
| Pressão média | 7.25 psi … 580 psi |
| Viscosidade máxima | 22 mm²/s |
| Temperatura do meio | -10 °C … 80 °C |
| Temperatura ambiente | -10 °C … 35 °C |
| Taxa de vazamento conforme EN 12266-1 | A |
| Fluxo Kv | 11.5 m³/h |
| Vazão nominal padrão(normalizada de acordo com a norma DIN 1343) | 12250 l/min |
| Tempo de acionamento ligado | 130 ms |
| Tempo de comutação desligado | 300 ms |
| Indicação sobre os materiais | Conformidade RoHS |
| Conformidade LABS | VDMA24364-Zona III |
| Material corpo | Latão |
| Número do material do corpo | CW617N |
| Material vedações Material dos parafusos |
NBR 1.4301 |
| Peso do produto Marca CE (ver declaração de conformidade) Marca UKCA (ver declaração de conformidade) |
1400 g Conforme diretriz de baixa tensão da UE Conforme regulamentação do Reino Unido para equipamentos |
| Grau de proteção | IP65 |
| Classe de resistência à corrosão KBK | 1 – baixa resistência à corrosão |
