Atuador Compacto Festo ADN: Guia Técnico Completo para Especificação e Compra

Na automação industrial moderna, o espaço disponível é frequentemente o parâmetro de projeto mais restritivo. Máquinas cada vez mais compactas, células robotizadas com alta densidade de componentes e equipamentos multifuncionais que precisam caber em espaços físicos reduzidos — todos esses cenários exigem atuadores que entregam força real em dimensões mínimas. É nesse contexto que o Atuador Compacto Festo ADN se posiciona como um dos principais produtos para novos projetos visando reduções de espaços.

Este guia foi escrito pela equipe técnica da Frane — distribuidora autorizada Festo há mais de 30 anos em São Bernardo do Campo/SP — com o objetivo de reunir em um único artigo as informações que um engenheiro de automação precisa para especificar, dimensionar e adquirir o ADN corretamente. Ao longo deste texto você vai entender não apenas as especificações do produto, mas também a lógica de funcionamento, os critérios de seleção, os erros mais comuns e as respostas para as principais dúvidas que recebemos de clientes.

O ADN é fabricado pela Festo AG, empresa alemã fundada em 1925 e líder global em automação pneumática e elétrica. A Festo é reconhecida pela durabilidade e conformidade normativa de seus produtos — características que se refletem diretamente na confiabilidade do ADN em campo.

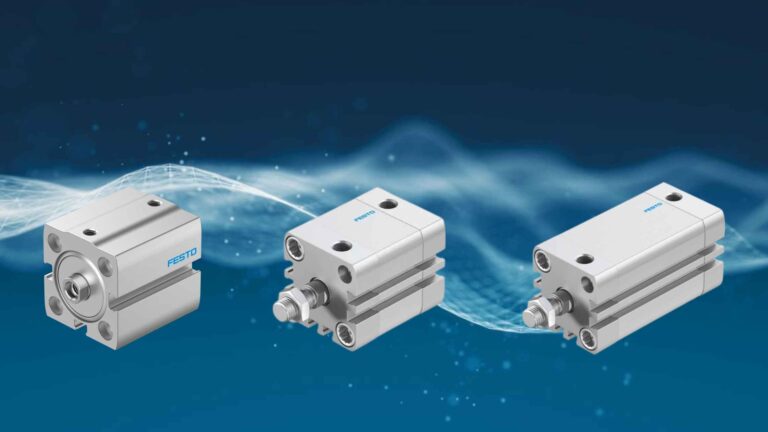

O Que é o Atuador Compacto Festo ADN?

O ADN e o ADN-S (versão mais compacta comparada com o ADN)  (também referido como ADN-S em versões ainda menores), (o ADN) é um cilindro pneumático normalizado pela ISO 21287, norma internacional que define as dimensões de interface dos cilindros compactos. A conformidade com essa norma é um ponto estratégico: significa que o ADN pode substituir cilindros compactos de outros fabricantes que também seguem a ISO 21287 — sem nenhuma alteração de estrutura mecânica no equipamento. (Para o ADN-S não é um atuador normalizado)

O atuador opera principalmente em modo dupla ação (ar pressurizado avança e recua o pistão), embora versões de simples ação com retorno por mola também estejam disponíveis (neste modelo) para aplicações onde (existem certificações de recuo quando possa existir a falta de pressão do sistema ou falta/falha do ar comprimido resultando em uma posição segura predeterminada) a falha de ar deve resultar em uma posição segura predeterminada. O corpo em alumínio anodizado combina baixo peso com resistência à corrosão, e as vedações internas são projetadas para trabalhar com ar não lubrificado — o que elimina a necessidade de unidades de lubrificação na instalação.

Uma das métricas mais citadas pelos clientes da Frane ao especificar o ADN é a relação força/tamanho. Com dimensões até 50% menores que o equivalente em cilindros normalizados ISO 15552 (como o DSBC), o ADN oferece praticamente a mesma força de avanço, pois a diferença de tamanho está no comprimento do corpo e nas dimensões de montagem, e não no diâmetro do pistão — que define diretamente a força gerada.

Como Funciona o ADN: Princípio de Operação

O funcionamento do ADN segue o princípio clássico do cilindro de dupla ação: ar comprimido é aplicado alternadamente em cada um dos lados do pistão por meio das conexões pneumáticas no corpo do atuador. O diferencial do ADN está na geometria interna extremamente otimizada — o atuador tem comprimento total significativamente menor que um cilindro normalizado de mesmo diâmetro, graças ao design de extremidades mais compacto e com cabeçotes de menor volume.

O sistema de vedação do ADN utiliza selos compostos em geometria de lábio que funcionam sem lubrificação contínua, suportando até 10 bar de pressão. O pistão interno, quando fabricado com elemento magnético embutido, gera um campo magnético detectável externamente por sensores de proximidade instalados nas ranhuras do corpo — isso permite monitoramento de posição (avançado/recuado) sem qualquer contato físico entre sensor e pistão.

Sistemas de Amortecimento do ADN: P, PPV e PPS

Um dos aspectos técnicos mais importantes na especificação do ADN — e que gera mais dúvidas entre nossos clientes — é o sistema de amortecimento da posição final. O ADN oferece três variantes:

Amortecimento elástico (P):

O tipo mais simples. Um anel elastomérico no final do curso absorve o impacto mecânico do pistão. Funciona bem em aplicações com baixa massa, baixa velocidade e ciclos de baixa frequência. Não requer ajuste, mas não é adequado para cargas pesadas ou altas velocidades — nessas condições, o anel elástico sofre desgaste prematuro.

Amortecimento pneumático ajustável (PPV):

Antes de o pistão atingir a posição final, uma câmara de amortecimento cria pressão oposta que desacelera o movimento. A intensidade do amortecimento é regulada por um parafuso de agulha no corpo do atuador. Requer ajuste manual durante o comissionamento, mas permite adaptar o amortecimento a diferentes cargas e velocidades.

Amortecimento pneumático auto-ajustável (PPS):

É a versão mais avançada e a mais recomendada pela Frane para a maioria das aplicações. O sistema PPS (Pneumatic Position Sensing) ajusta automaticamente a intensidade do amortecimento com base na velocidade real do pistão em cada ciclo. Isso significa que não há ajuste manual no comissionamento e o sistema se adapta a variações de carga ao longo do tempo. O resultado é menor desgaste mecânico, maior vida útil e eliminação de um passo de comissionamento.

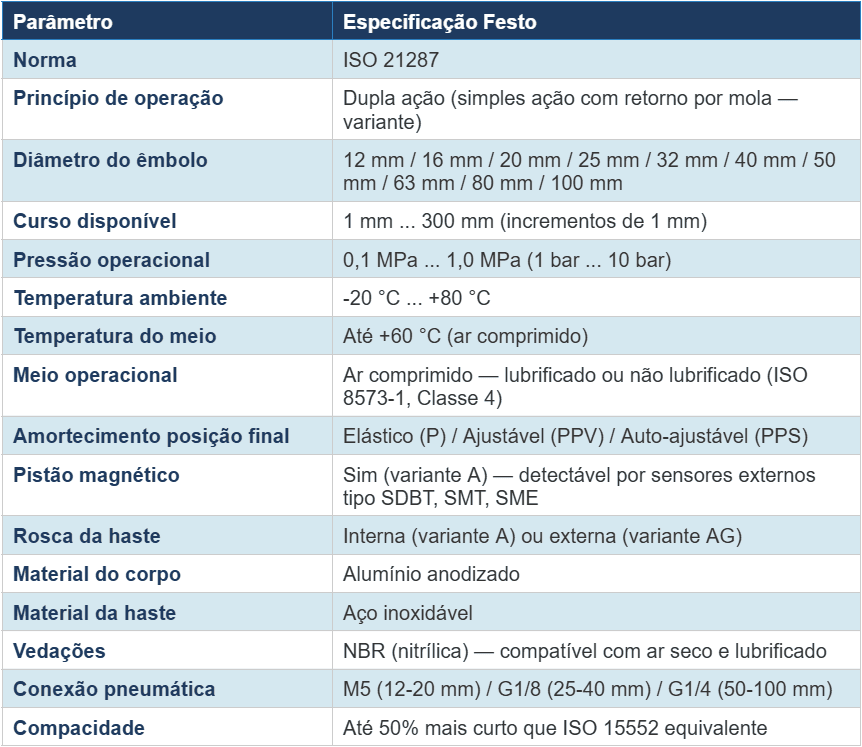

Especificações Técnicas Completas do ADN

Como Especificar o ADN Corretamente

A especificação incorreta do ADN é a principal causa de falha prematura e insatisfação com o produto. Os parâmetros críticos são:

1. Diâmetro do êmbolo — pela força necessária

A força de avanço do cilindro (F) é calculada pela equação: F = (π/4) × D² × P × η, onde D é o diâmetro do êmbolo em metros, P é a pressão em Pa e η é o coeficiente de eficiência (tipicamente 0,8 a 0,9 para o ADN). Exemplo prático: para mover uma carga de 200 N com pressão de 6 bar (0,6 MPa) e η = 0,85, o diâmetro mínimo é: D = √(4 × 200 / (π × 600.000 × 0,85)) ≈ 22 mm → escolher o próximo diâmetro padrão: 25 mm.

2. Curso — pela geometria da aplicação

O curso do ADN vai de 1 mm a 300 mm. Para cursos maiores que 200 mm, avalie se o DSBC (ISO 15552) não seria mais adequado, pois o ADN com curso longo perde parte de sua vantagem de compacidade. Considere também a deflexão da haste em cursos longos — para aplicações com carga lateral, o ADN com guia (ADNGF) é mais indicado.

3. Tipo de amortecimento — pela velocidade e massa

Para velocidades abaixo de 0,3 m/s e massas menores que 3 kg: amortecimento elástico (P) é suficiente. Para velocidades entre 0,3 e 1,0 m/s ou massas entre 3 e 20 kg: amortecimento ajustável (PPV). Para velocidades acima de 1,0 m/s, massas acima de 20 kg, ou aplicações com variação de carga: amortecimento auto-ajustável (PPS) é obrigatório para garantir vida útil adequada.

Principais Aplicações do ADN na Indústria Paulista

A Frane fornece o ADN para uma variedade de setores industriais na Grande São Paulo e no ABC Paulista. Abaixo, os casos de uso mais frequentes com descrição da aplicação real:

• Pick-and-place em eletrônicos: O ADN de 16 mm com curso de 30 mm e pistão magnético é amplamente usado em módulos de transferência de componentes eletrônicos (SMT). A compacidade permite instalar 6 a 8 módulos em espaço equivalente a 3 módulos com cilindros normalizados.
• Fixação em células de soldagem MIG/TIG: O ADN de 32 mm com amortecimento PPS resiste às vibrações e respingos das células de soldagem. A haste em aço inoxidável evita a corrosão causada pelos gases de proteção.
• Clamping em usinagem CNC: Em prensas de bancada e dispositivos de usinagem (fixtures), o ADN é utilizado para fixação de peças durante o processo de corte. O amortecimento PPS evita vibrações que comprometeriam o acabamento superficial da peça.
• Ejeção em moldes de injeção plástica: Cursos curtos (5 a 30 mm) com ciclos de alta frequência (até 60 por minuto) — o ADN com amortecimento PPS suporta esse regime sem degradação das vedações.
• Atuação em sistemas de embalagem e envase: A linha de alimentos e bebidas usa o ADN de 20 mm para atuação de batentes, guias e divisores em esteiras de embalagem, onde a limpeza e resistência a umidade são requisitos.
• Automação de baterias de lítio: A Festo cita especificamente essa aplicação no catálogo do ADN — células compactas de montagem de baterias para veículos elétricos utilizam o ADN em módulos de empilhamento e alinhamento de células.

Instalação, Comissionamento e Manutenção

A instalação do ADN segue as diretrizes da norma ISO 15552 adaptadas ao perfil compacto. Pontos críticos que a equipe técnica da Frane recomenda verificar no campo:

• Alinhamento da haste: o ADN não é tolerante a cargas radiais (perpendiculares ao eixo). Desalinhamentos de montagem causam desgaste lateral das vedações. Use juntas articuladas (olhais) sempre que houver possibilidade de desalinhamento.
• Qualidade do ar: o ADN com vedações NBR requer ar com teor de partículas máximo de 40 µm e teor de água abaixo do ponto de orvalho da instalação. Filtros de 5 µm são recomendados. Gotículas de água causam corrosão interna e degradação das vedações.
• Velocidade de operação: sempre controle a velocidade com reguladores de fluxo (válvulas de estrangulamento de escape). Sem controle de velocidade, o pistão atinge a posição final com energia cinética que excede a capacidade de amortecimento, mesmo no tipo PPS.
• Sensores: ao instalar sensores magnéticos, ajuste a posição longitudinal do sensor na ranhura até que o LED de status indique detecção, depois fixe o sensor com o parafuso de aperto. Não aperte demais — o sensor de plástico fratura.

A manutenção preventiva do ADN em condições normais de operação se limita à troca do kit de vedação a cada 3.000 km de percurso de pistão ou a cada 3 a 5 anos, o que ocorrer primeiro. A Frane mantém kits de vedação originais Festo em estoque para as variantes de maior giro.

Por Que Comprar o ADN Festo na Frane?

A Frane é distribuidora autorizada Festo desde a fundação da empresa, há mais de 30 anos. Essa parceria de longo prazo se traduz em benefícios concretos para o comprador:

• Estoque próprio das variantes mais comuns: evita o prazo de importação que impacta distribuidores sem estoque local
• Produto original Festo com rastreabilidade de lote — essencial para auditorias de qualidade em indústrias certificadas ISO 9001
• Equipe técnica que decodifica e especifica o ADN correto a partir do código de um produto danificado em campo
• Entrega expressa para toda a Grande São Paulo, Santo André, São Bernardo, São Caetano, Diadema, Guarulhos, Campinas e Vale do Paraíba
• Loja online com preços atualizados e histórico de pedidos para compradores recorrentes

FAQ — 10 Perguntas Frequentes sobre o ADN Festo

1. Qual a diferença entre ADN e ADN-S?

O ADN-S é uma versão ainda mais compacta do ADN, com corpo monobloco (sem tampas separadas) que resulta em comprimento instalado ainda menor. O ADN-S é recomendado quando o espaço axial é extremamente restrito, mas tem disponibilidade de acessórios um pouco menor que o ADN padrão.

2. O ADN pode ser usado com fluidos diferentes de ar comprimido?

Não é recomendado. O ADN é projetado exclusivamente para ar comprimido (Remover  e vácuo. Para aplicações com gás nitrogênio em atmosferas inertes, consulte a Frane — há variantes aprovadas. Para fluidos hidráulicos ou outros líquidos, o produto correto é uma linha de cilindros hidráulicos, fora do portfólio do ADN.

3. O ADN funciona a pressões abaixo de 1 bar?

Sim, mas com limitações. Abaixo de 1 bar (0,1 MPa), a força disponível é muito baixa — tipicamente menos de 10 N em um diâmetro de 12 mm. Para aplicações com pressão muito baixa, como vácuo ou pneumática de baixa pressão (0,01 a 0,1 MPa), existem produtos específicos da linha Festo.

4. Como ler o código completo de um ADN Festo?

Exemplo de código: ADN-32-80-A-P-A. Leitura: ADN = família; 32 = diâmetro 32 mm; 80 = curso 80 mm; A = dupla ação; P = amortecimento elástico; A = pistão magnético. Variações incluem: “AG” na posição do A final = sem pistão magnético; “PPV” = amortecimento ajustável; “PPS” = auto-ajustável. A Frane decodifica qualquer variante pelo WhatsApp.

5. O ADN substitui o ADVU da Festo?

O ADVU é da linha de perfil quadrado mais antigo da Festo. O ADN é o substituto moderno, com melhor relação de compacidade e amortecimento mais avançado. A substituição física pode requerer adaptadores de montagem — consulte a Frane para o caso específico.

6. Qual a diferença entre pistão com e sem elemento magnético?

O pistão com elemento magnético (variante “A”) gera um campo magnético que pode ser detectado externamente por sensores de proximidade magnéticos. Isso permite saber se o cilindro está avançado ou recuado sem contato físico. O pistão sem magneto custa ligeiramente menos e é usado quando não há necessidade de retroalimentação de posição para o CLP.

7. O ADN Festo pode operar em ambientes com névoa de óleo?

Sim, as vedações NBR do ADN têm boa resistência a névoa de óleo mineral (comum em áreas de usinagem). Para imersão em óleo ou presença intensa de óleo de síntese, consulte a Frane para verificar a compatibilidade do lubrificante específico com o material de vedação.

8. Qual a vida útil real do ADN em ciclos industriais típicos?

Em condições normais de operação (ar filtrado, velocidade controlada, alinhamento correto), a Festo projeta o ADN para mais de 10.000 km de percurso do pistão. Em um cilindro com curso de 80 mm operando a 30 ciclos por minuto, 8 horas/dia e 250 dias/ano, isso representa mais de 15 anos de operação. Condições adversas reduzem proporcionalmente.

9. A Frane tem ADN com diâmetros não-padrão ou cursos especiais?

A linha padrão do ADN cobre diâmetros de 12 a 100 mm e cursos de 1 a 300 mm. Para requisitos fora desse range, a Festo oferece produtos customizados com prazo específico de fabricação. Consulte a Frane para avaliar a viabilidade e o prazo.

10. Como justificar o custo do ADN Festo em comparação com cilindros compactos de marcas menores?

O custo total de propriedade (TCO) do ADN é frequentemente menor que alternativas de menor preço de aquisição. O custo de uma parada de produção por falha de um cilindro de qualidade inferior — incluindo mão de obra de manutenção, peças de emergência e perda de produção — supera em horas o diferencial de preço entre o ADN e uma cópia de menor qualidade. Clientes da Frane com histórico documentado confirmam esta análise.
